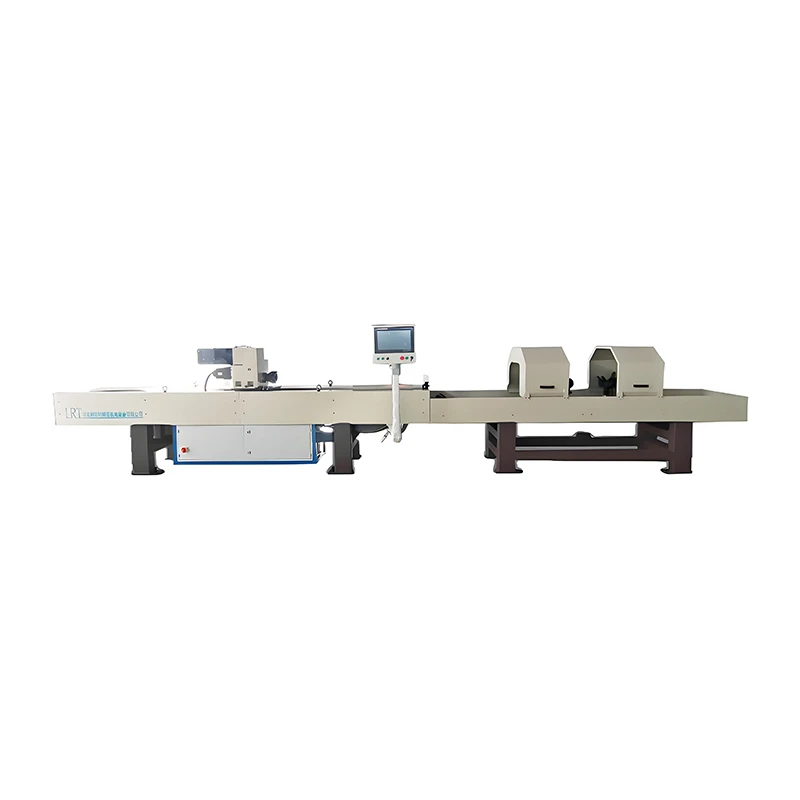

Том хэвтээ гидравлик Хонигч машин

1 булны хурдны хайрцаг OWH-03 Liruite
2 булны мотор 9KW Dongsheng
3 булны моторын жолооч Schneider
4 тэжээлийн мотор 1кВт Schneider
5 тэжээлийн моторын жолооч Schneider
6 Поршень мотор 4.5КВт Schneider
7 Schneider поршен моторын жолооч
8 Дижитал хяналтын систем JW-2 Schneider тусгай систем
9 инчийн мэдрэгчтэй дэлгэц-бүгдийг-нэг машинд суулгасан Kunlun
10 холхивч NSK Japan Seiko
Италиас ирсэн 11 холбогч
12 Нисэхийн холбогч/цахилгаан эд анги Schneider Electric
13 Чангалах хэрэгсэл Liruite
14 бэхэлгээ V-төрөл: 260-2500мм Лируит
15 шүүлтүүрийн систем, гурван түвшний шүүлтүүр, өндөр чанартай-хятад брэнд
Сэлбэг хэрэгсэл, чиглүүлэгч төмөр зам, пневматик эд анги гэх мэт 16 бусад өндөр чанартай{1}}хятадын брэндүүд

Машины үндсэн хэсэг нь HT300 саарал төмрийн цутгамалаар хийгдсэн бөгөөд энэ нь стрессийг арилгах, гагнуурын ачааллыг арилгахын тулд олон удаа дарах процессыг хийсэн. Энэ нь том гантри боловсруулах машин ашиглан боловсруулж, нэг хавчих үйлдлийг гүйцэтгэнэ. Энэхүү машин хэрэгсэл нь өндөр хүч чадалтай, геометрийн байршлын нарийвчлал сайтай. Мөн энэ нь машин хэрэгслийн урт-тогтвортой байдал, өндөр нарийвчлалыг хангаж чадна.

Спиндлийн хайрцаг нь энэ машины гол бүрэлдэхүүн хэсэг бөгөөд бүх араа нь 6-ийн нарийвчлалтай, бүх холхивч нь өндөр-нарийвчилсан холхивчийг импортолж, өндөр хурд, дамжуулах өндөр харьцаа, дамжуулалтын дуу чимээ багатай гүйцэтгэлийг хангадаг. Үүний зэрэгцээ, бүх бүрэлдэхүүн хэсгүүдийг эцсийн элементийн хүчний шинжилгээ, компьютерийн динамик симуляци ашиглан оновчтой болгосон нь өндөр найдвартай байдлыг харуулсан. Спиндлийн хайрцгийг гүн цооног хайчлах машинд зориулж тусгайлан бүтээсэн бөгөөд энэ нь боловсруулах хүрээнд хоолойны холбох хэрэгслийг тогтмол хүчээр чангалж чаддаг. Спиндлийн хайрцгийн чирэх хавтангийн гулсах төхөөрөмж нь нэг дугуйлах циклийн дараа дугуйны хайрцгийг боловсруулсан нүхнээс хялбархан салгаж, нүхний үзлэг, хэмжилтийг хөнгөвчлөх, тосон чулуу, бэлдэцийг солих ажлыг хөнгөвчлөх, бэхлэх толгойг аюулгүй байдалд байлгаж, ажлын хэсгийг зурахаас сэргийлнэ. Үүний зэрэгцээ, ижил ажлын хэсгийн хувьд цус харвалтын эхлэл ба төгсгөлийн параметрүүд өөрчлөгдөхгүй байх баталгаатай бөгөөд дараагийн ажлын мөчлөгийн хувьд параметрүүдийг дахин тохируулах шаардлагагүй бөгөөд энэ нь ажлын үр ашгийг дээшлүүлдэг.

Поршений систем нь поршений мотор, багасгах хурдны хайрцаг, идэвхтэй ба идэвхгүй арааны хайрцаг, булны гинж зэргээс бүрдэнэ. Эргэлтийн хүч нь 4,5 кВт, эргэлдэх хурд нь минутанд 0-40 метр, хурдыг тохируулах боломжтой. Систем нь 0.1 мм-ийн давтан байрлал тогтоох нарийвчлалтай. Үйлдвэрээс гарахын өмнө гинжний хурцадмал байдлыг тохируулсан бөгөөд хэсэг хугацаанд ажилласны дараа голын ёроолд байрлах M30 самарыг тохируулж тогтмол шалгаж байх шаардлагатай.

Серво мотор, гармоник бууруулагч, нэг шүдтэй гаригийн хурдатгал, холбогч гэх мэт зүйлсээс бүрдэнэ. 0.001 мм-ийн тэжээлийн нягтрал бүхий тосны чулууны автомат нөхөн олговрын систем нь боловсруулалтын хэмжээсийн тогтвортой байдлыг хангана.

Удирдлагын систем нь Liruite-н өөрөө хөгжүүлсэн{0}}удирдах хяналтын систем бөгөөд 15 'өнгөт мэдрэгчтэй дэлгэцтэй-машинтай харилцах интерфейстэй. Бүх цахилгаан эд ангиуд нь сайн танигдсан брэнд бүтээгдэхүүн бөгөөд IP65 ба түүнээс дээш хамгаалалтын түвшин, найдвартай ажиллагаатай, оролт гаралтад зориулагдсан интерфэйс, мэдрэгчтэй дэлгэцийн удирдлагын үйлдлийн интерфейс, боловсруулалтын параметрүүдийг оруулах, боловсруулалтыг хянах, гараар удирдах функцэд ашигладаг олон хэл дээрх текст дэлгэц; Өргөтгөх процессын төлөвийг динамикаар харуулж, мэдрэгчтэй дэлгэцэн дээр залгах толгойн хурд, сэлгэн харвалтын хурд, сэлгэн харвалтын байрлал, тэжээлийн хурд, тэжээлийн хурд зэрэг боловсруулалтын параметрүүдийг тохируулна. Гар ажиллагаа, боловсруулалтын хяналт, гангалах машины янз бүрийн хөдөлгөөний алдааны дохиоллын дэлгэцийг мөн хийж болно. Гэмтлийн дохиолол нь мэдрэгчтэй дэлгэцийн эвдрэлийн дохиоллын интерфэйс дээр харагдана, энэ нь алдааны заалт болон текст дэлгэцээр дамжуулан гэмтлийн цэгийг хурдан тодорхойлох боломжтой. Систем нь гар болон автомат шилжих функцтэй. Уг систем нь ажлын хэсгийн хэмжээсүүдийн нийцтэй байдлыг хангахын тулд автомат геометрийн нарийвчлалыг засах функцтэй. Цахилгааны хяналтын кабинет нь босоо байрлалаас хамааралгүй эсвэл орны доор байрлуулж болно.

Уг төхөөрөмж нь тосолгооны систем, соронзон шүүлтүүрийн систем гэх мэт. Хоёрдогч шүүлтүүрт зориулсан соронзон сепаратор, 50л/мин-ээс их шүүлтүүрийн багтаамжтай, тосны савны багтаамж 500л, температурыг тохируулах боломжтой, шүүсэн хог хаягдлыг хялбархан зайлуулах зориулалттай бие даасан чип цуглуулах хайрцагтай. Нөхцөл байдлаас хамааран соронзон бус бодисыг шүүж- цаасан туузан шүүлтүүрийг сонгож, тосыг тогтмол температурт байлгахын тулд тос хөргөгчийг ашиглаж болно. Нийлүүлэлтийн тусгай тохиргоо нь наймдугаар зүйлд заасан тоног төхөөрөмжийн жагсаалтад хамаарна.

Тохируулах бэхэлгээний хүрээ, гараар ачиж буулгах арга бүхий тусгай зориулалтын бэхэлгээг зохион бүтээх. Бэхэлгээний байрлал нь найдвартай, тохируулахад хялбар, ачиж буулгах нь тохиромжтой, хурдан байдаг. Пневматик автомат бэхэлгээ, автомат ачих буулгах системийг нэмэлтээр тоноглож болох ба гангалах үйлдвэрлэлийн шугамыг хэрэглэгчийн шаардлагад нийцүүлэн тохируулах боломжтой. Нийлүүлэлтийн тусгай тохиргоо нь наймдугаар зүйлд заасан тоног төхөөрөмжийн жагсаалтад хамаарна.

1:15 жилийн туршлага, хайлуулах машин үйлдвэрлэх судалгаа,
2: Бие даасан оюуны өмчийн эрхтэй Honing машин үйлдлийн программ хангамж
3: Мотор болон цахилгааны эд ангиудыг Европ эсвэл Япон брэндээс авдаг
4: Найдвартай байдлыг зах зээл хүлээн зөвшөөрдөг
5: Маш сайн техникийн баг
6: Борлуулалтын дараах-маш сайн үйлчилгээний баг

1: 2010 оноос хойш БНХАУ-ын зах зээлд өндөр нэр хүндтэй нунтаглах машин үйлдвэрлэгч.
2: Бид туршлагатай, залуу, хариуцлагатай хамт олонтой.
3: Бид маш сайн техникийн багтай. Бид бүтээгдэхүүнээрээ бахархаж байна.
4: Чанарын баталгаа! Хэрэглэгчдэд хүргэхийн өмнө үйлдвэрийн чанарын хяналтын хэлтэс чанарт хатуу хяналт тавьдаг.
5: Тусгай бэлдэцийг өнгөлөх тусгай машин, багаж хэрэгслийг хэрэглэгчийн хэрэгцээнд нийцүүлэн тохируулна.

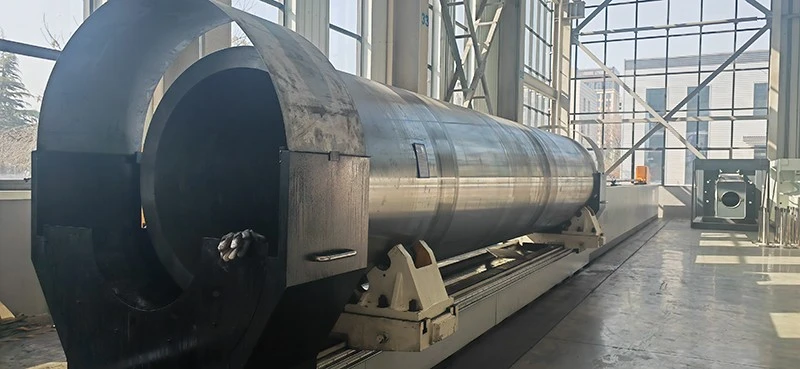

Том хэвтээ тэнхлэгийн машиныг голчлон хоолойн холбох хэрэгсэл болон хэт том нүхтэй, хэт урт цус харвалт бүхий бусад жигд бус хэсгүүдийг гүн нүхэнд боловсруулахад ашигладаг. Энэ нь том газрын тосны цилиндр, гидравлик цилиндр, далайн тосны цилиндр, цаасны тээрэм, вакуум буланд ашиглагддаг. Гутлын даралтат бул гэх мэт том яндангийн дотоод нүхний хонинг боловсруулах

Том хэвтээ тэнхлэгийн машин гэдэг нь хэвтээ тэнхлэгт эргэлдэж, нааш цааш хөдөлдөг ээрэх бүхий тусгай зориулалтын тоног төхөөрөмж юм. Энэхүү тоног төхөөрөмжийн онцлог нь нүхийг хэт урт цохилтоор боловсруулж, 20 метр хүртэл урттай ажлын хэсгүүдийг боловсруулах боломжтой юм. Нэмж дурдахад, түүний хавчих ажиллагаа нь босоо тэнхлэгийн машинтай харьцуулахад илүү тохиромжтой, ажиллахад хялбар байдаг

Ашиглаж дууссаны дараа ажлын ширээ, бэхэлгээ, гол, хамгаалалтын бүрээс, чиглүүлэгч төмөр зам болон бусад эд ангиудын бүх хог хаягдал, нунтаглах тос/хөргөлтийн үлдэгдлийг нэн даруй сайтар зайлуулна.

Хөргөлтийн шүүлтүүрийн дэлгэц, чип цуглуулах ховил, тосны савыг шалгаж цэвэрлэнэ. Хоолойн бөглөрөл, насосны эвдрэлд хүргэж болзошгүй хог хаягдлыг тунадас, бөөгнөрөхөөс сэргийлнэ

Тоног төхөөрөмжийн гадна талыг арчих: Тоног төхөөрөмжийн гадна талыг цэвэр даавуугаар арчиж, ерөнхий цэвэр байдлыг хангана.
